Trong lĩnh vực tiến bộ nhanh chóng của các thiết bị điện tử, sự tích hợp liền mạch của các thành phần là rất quan trọng cho hiệu suất và độ tin cậy tối ưu. Trong số các yếu tố thiết yếu tạo điều kiện tích hợp này là bảng kết nối bảng , cho phép kết nối điện trực tiếp giữa các bảng mạch in (PCB) mà không cần cáp hoặc kết nối trung gian. Các đầu nối này là then chốt trong vô số ứng dụng, từ điện tử tiêu dùng đến máy móc công nghiệp, trong đó tối ưu hóa không gian và tính toàn vẹn tín hiệu là tối quan trọng.
Các đầu nối từ bảng được thiết kế để kết nối hai hoặc nhiều PCB về mặt cơ học và điện, cho phép thiết kế mô-đun và đóng gói nhỏ gọn. Chúng có các cấu hình khác nhau, bao gồm các loại lửng, xếp chồng, coplanar và các loại góc phải, mỗi loại phù hợp cho các yêu cầu thiết kế cụ thể. Sự lựa chọn của đầu nối không chỉ tác động đến bố cục vật lý của lắp ráp điện tử mà còn là hiệu suất điện, đặc biệt là trong các ứng dụng truyền dữ liệu tốc độ cao.
Các loại kết nối chính trên bo mạch là:
Đầu nối lửng: Những điều này tạo điều kiện cho việc xếp các PCB song song, tiết kiệm không gian và cho phép các kết nối mật độ cao.
Các đầu nối xếp chồng: Được thiết kế cho các kết nối dọc với độ cao ngăn xếp thay đổi, cung cấp tính linh hoạt trong khoảng cách PCB.
Các đầu nối Coplanar: Được sử dụng cho các kết nối PCB bên cạnh, lý tưởng để mở rộng chiều rộng mạch mà không tăng chiều cao.
Các đầu nối góc phải: Kích hoạt các kết nối vuông góc giữa PCB, thường được sử dụng trong các cụm phức tạp.
Mỗi loại được chọn dựa trên các yêu cầu cơ học, cân nhắc toàn vẹn tín hiệu và các điều kiện môi trường của ứng dụng cụ thể.
Kích thước sân của đầu nối, được định nghĩa là khoảng cách giữa các trung tâm giữa các chân liền kề, là một tham số quan trọng ảnh hưởng đến tính chất điện của đầu nối và sự phù hợp cho một ứng dụng nhất định. Kích thước sân nhỏ hơn cho phép mật độ đầu nối cao hơn, điều này rất cần thiết trong các thiết bị thu nhỏ. Ngược lại, kích thước sân lớn hơn được ưu tiên hơn trong các ứng dụng yêu cầu công suất hiện tại cao hơn và khi dễ lắp ráp là ưu tiên hàng đầu.
Kích thước cao độ ảnh hưởng đến trở kháng, nhiễu xuyên âm và tính toàn vẹn tín hiệu của đầu nối. Đối với các ứng dụng tần số cao, việc duy trì tính toàn vẹn tín hiệu là rất quan trọng và các đầu nối có kích thước cao độ phù hợp phải được chọn để giảm thiểu nhiễu. Chẳng hạn, bảng kết nối trên bảng 1,27mm thường được sử dụng trong các ứng dụng trong đó không gian bị hạn chế nhưng cần tính toàn vẹn tín hiệu cao.
Sự mạnh mẽ của cơ học bị ảnh hưởng bởi kích thước sân. Cấu trúc lớn hơn cung cấp sức mạnh cơ học lớn hơn và dễ dàng hơn để xử lý trong quá trình lắp ráp. Chúng ít bị tổn thương từ các ứng suất cơ học, điều này rất cần thiết trong môi trường công nghiệp hoặc nơi các đầu nối có thể phải chịu các chu kỳ giao phối thường xuyên.
Một số kích thước sân tiêu chuẩn là phổ biến trong ngành, mỗi nhu cầu cụ thể phục vụ:
Các đầu nối cao độ 1,27mm được sử dụng rộng rãi trong các ứng dụng mật độ cao như điện thoại thông minh, máy tính bảng và các thiết bị điện tử nhỏ gọn khác. Họ cung cấp sự cân bằng giữa kích thước và hiệu suất, cho phép sử dụng không gian hiệu quả mà không thỏa hiệp đáng kể về tính toàn vẹn tín hiệu. Dấu chân nhỏ của các đầu nối này tạo điều kiện cho việc thiết kế các sản phẩm mỏng và nhẹ.
Các đầu nối có độ cao 2.0mm thường được tìm thấy trong các ứng dụng trong đó mật độ vừa phải được chấp nhận và yêu cầu xếp hạng hiện tại cao hơn một chút. Chúng thường được sử dụng trong thiết bị điện tử ô tô, hệ thống điều khiển công nghiệp và các thiết bị tiêu dùng. Đầu nối trên bảng đến bảng 2.0mm cung cấp sự thỏa hiệp tốt giữa kích thước, dễ xử lý và hiệu suất điện.
Các đầu nối cao độ 2,5mm và 2,54mm (0,1 inch) là tiêu chuẩn trong nhiều ứng dụng, bao gồm bo mạch chủ máy tính, nguồn điện và thiết bị công nghiệp. Chúng được biết đến với sự mạnh mẽ và dễ sử dụng, làm cho chúng phù hợp với môi trường mà các đầu nối cần phải chịu được các ứng suất cơ học. Kích thước lớn hơn của chúng cho phép khả năng mang dòng điện cao hơn, điều này rất cần thiết cho các ứng dụng điện.

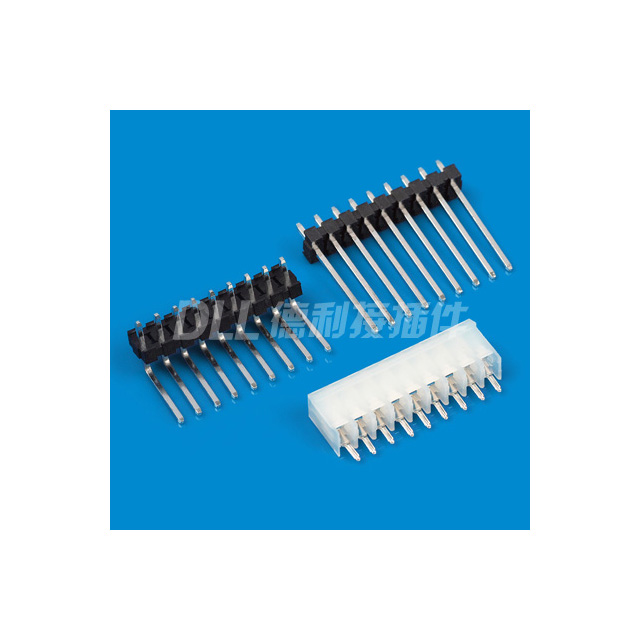

Các đầu nối có độ cao 3,96mm được sử dụng trong các ứng dụng hạng nặng đòi hỏi phải truyền hiện tại cao. Các đầu nối này phổ biến trong máy móc công nghiệp, hệ thống ô tô và nguồn cung cấp năng lượng. Khoảng cách đáng kể làm giảm nguy cơ mạch ngắn và cho phép các quy trình sản xuất và lắp ráp dễ dàng hơn.
Chọn đầu nối từ bảng phù hợp liên quan đến việc xem xét nhiều yếu tố:
Các kỹ sư phải đánh giá các yêu cầu điện áp và hiện tại, loại tín hiệu (analog hoặc kỹ thuật số) và tốc độ truyền dữ liệu. Đối với dữ liệu tốc độ cao, các đầu nối với suy giảm tín hiệu giảm thiểu là rất cần thiết. Ví dụ: sử dụng bảng cao 2,54mm cho đầu nối bảng có thể cung cấp hiệu suất đáng tin cậy trong các ứng dụng tốc độ vừa phải.
Môi trường hoạt động ra lệnh cho vật liệu và thiết kế của đầu nối. Các yếu tố như cực trị nhiệt độ, độ rung, độ ẩm và tiếp xúc với các chất ăn mòn phải được xem xét. Các đầu nối được sử dụng trong môi trường khắc nghiệt đòi hỏi phải xây dựng mạnh mẽ và vật liệu có thể chịu được các điều kiện này mà không bị suy thoái.
Trong các thiết bị nhỏ gọn, không gian ở mức cao. Các nhà thiết kế phải chọn các đầu nối với các kích thước phù hợp phù hợp với yếu tố hình thức của thiết bị mà không ảnh hưởng đến hiệu suất. Điều này thường liên quan đến việc chọn các đầu nối có kích thước cao hơn để tối đa hóa mật độ thành phần.
Ngành công nghiệp kết nối tiếp tục đổi mới, được thúc đẩy bởi nhu cầu về tốc độ dữ liệu cao hơn, quy mô nhỏ hơn và độ tin cậy cao hơn. Những phát triển gần đây bao gồm:
Với sự gia tăng của video độ phân giải cao, các thiết bị IoT và công nghệ 5G, các đầu nối có khả năng hỗ trợ tốc độ dữ liệu đa gigabit là rất cần thiết. Vật liệu tiên tiến và các kỹ thuật sản xuất chính xác được sử dụng để sản xuất các đầu nối với tính toàn vẹn tín hiệu vượt trội và tổn thất tối thiểu.
Xu hướng đối với các thiết bị điện tử nhỏ hơn đòi hỏi phải thu nhỏ các thành phần, bao gồm cả các đầu nối. Các nhà sản xuất đang phát triển các đầu nối với các sân siêu mịn, chẳng hạn như 0,8mm hoặc nhỏ hơn, để đáp ứng các nhu cầu này. Trong khi thách thức để sản xuất và xử lý, các đầu nối này cho phép các mức tích hợp chưa từng có.
Những đổi mới trong khoa học vật liệu đã dẫn đến các kết nối có thể chịu được nhiều chu kỳ giao phối và điều kiện môi trường khắc nghiệt hơn. Mỗ vàng, nhựa chuyên dụng và thiết kế gồ ghề mở rộng tuổi thọ của các đầu nối trong các ứng dụng đòi hỏi.
Hiểu được ứng dụng thực tế của các đầu nối giữa các bảng để tăng cường sự đánh giá cao tầm quan trọng của chúng:
Điện thoại thông minh và máy tính bảng dựa vào các đầu nối mật độ cao để duy trì cấu hình mỏng trong khi cung cấp hiệu suất cao. Việc sử dụng các đầu nối cao độ 1,27mm hoặc nhỏ hơn cho phép thiết kế nhỏ gọn mà không cần hy sinh chức năng. Các đầu nối này cũng phải chịu được xử lý thường xuyên và các giọt tiềm năng.
Các phương tiện hiện đại kết hợp nhiều hệ thống điện tử, từ các đơn vị điều khiển động cơ đến các hệ thống hỗ trợ người lái tiên tiến (ADA). Các đầu nối được sử dụng trong các ứng dụng này, chẳng hạn như bảng cao 3,96mm đến đầu nối bảng , phải chịu đựng sự dao động nhiệt độ, rung động và tiếp xúc với các chất gây ô nhiễm trong khi duy trì các kết nối đáng tin cậy.
Trong môi trường công nghiệp, các đầu nối được tiếp xúc với các điều kiện khắc nghiệt, bao gồm bụi, độ ẩm và căng thẳng cơ học. Các đầu nối mạnh mẽ với kích thước sân lớn hơn được ưa chuộng để đảm bảo độ bền và dễ bảo trì. Họ đóng một vai trò quan trọng trong các hệ thống điều khiển, robot và các đơn vị phân phối điện.
Khi công nghệ tiến triển, các yêu cầu đối với các đầu nối từ bảng sẽ tiếp tục phát triển. Các lĩnh vực chính của trọng tâm bao gồm:
Để đáp ứng nhu cầu về tốc độ dữ liệu cao hơn, việc tích hợp các kết nối quang học trong các đầu nối từ bảng đang được khám phá. Các đầu nối quang cung cấp những lợi thế đáng kể trong băng thông và miễn dịch giao thoa điện từ, rất quan trọng đối với các ứng dụng tốc độ cao trong tương lai.
Cân nhắc môi trường đang ảnh hưởng đến thiết kế đầu nối. Việc sử dụng các vật liệu có thể tái chế và việc giảm các chất nguy hiểm đang ngày càng trở nên quan trọng. Các nhà sản xuất đang tìm kiếm các tài liệu mang lại lợi ích hiệu suất trong khi phù hợp với các sáng kiến bền vững toàn cầu.
Các đầu nối từ bảng là các thành phần không thể thiếu trong các hệ thống điện tử hiện đại, cho phép các cụm phức tạp và các thiết bị hiệu suất cao. Việc lựa chọn đầu nối thích hợp, xem xét các yếu tố như kích thước cao độ, yêu cầu điện và điều kiện môi trường, là rất quan trọng cho sự thành công của bất kỳ sản phẩm điện tử nào. Với những tiến bộ liên tục trong công nghệ, các đầu nối như bảng cao điểm 1,27mm đến đầu nối bảng và các kết nối khác đang phát triển để đáp ứng nhu cầu ngày càng tăng của ngành. Các kỹ sư và nhà thiết kế phải được thông báo về những phát triển mới nhất để đưa ra các quyết định sáng suốt sẽ ảnh hưởng đến hiệu suất và độ tin cậy của các sản phẩm của họ.
Tương lai của các đầu nối hội đồng quản trị đã sẵn sàng để giải quyết các thách thức của thu nhỏ, tăng tốc độ dữ liệu và tính bền vững. Bằng cách hiểu cảnh quan hiện tại và dự đoán các xu hướng trong tương lai, các chuyên gia trong lĩnh vực này có thể đóng góp cho sự phát triển của các giải pháp sáng tạo thúc đẩy tiến bộ công nghệ.
